注意_ケーブル類の扱い

初めてのお客様には、利用したい設備・器材についてオーナーから説明させていただきます。

1. ケーブルの取扱い

  • 楽器を接続するケーブルを踏まないでください（ダメージ、音質劣化）。
  • ケーブルや端子の種類、使い方を理解しましょう。
  • XLR、TRS、TSで、違うものどうしを接続する際は、互換に注意しましょう。
  • もし、無理な使い方をした場合でも、音は出るかもしれませんが「使えりゃいいじゃない」という考えを当てはめないほうが良いです。

【ケーブルの種類】

  • ケーブルや端子の種類、使い方を理解しましょう。
  • XLR（端子）
    バランス方式（平衡方式）
    1つの信号を送る。
    実際は、同じモノラル信号を逆相で2本送り、ミキサー内で合成して1つの信号にしている（ﾉｲｽﾞｷｬﾝｾﾙ）。詳細はネット上の詳しい記事で。

XLR

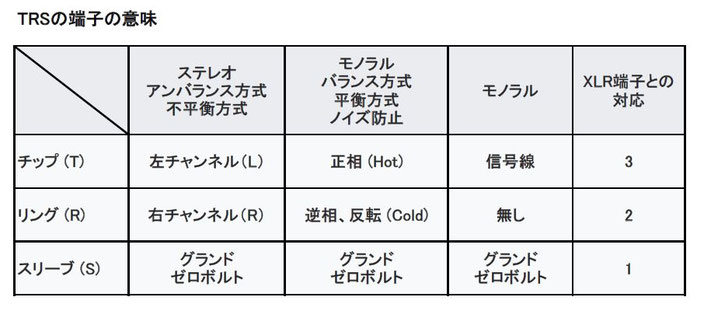

  • TRS（端子）
    2通りの用途がある。別の用途どうしを接続してはいけません。
    • アンバランス方式
      ステレオ信号を2つ送る。
    • バランス方式
      モノラル信号を1つ送る（XLRと同じ）。
  • TS（端子）
    アンバランス方式（モノラル信号1つ）。

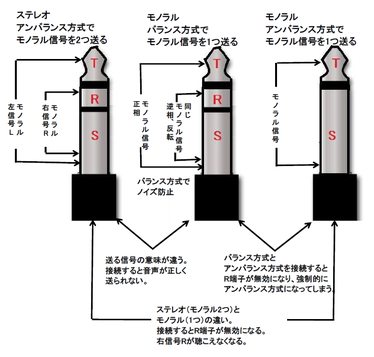

TRSとTSフォンプラグ

（受側のｼﾞｬｯｸの図は割愛）


2. 電源コードの取扱い

【悪い扱い方】

  • 写真は、悪い例を示したもの。
  • 電源ｺｰﾄﾞを踏まないでください。
  • 踏むとﾉｲｽﾞ、音質劣化につながる可能性があります。ごく稀ですが見えない部分で断線し、感電、発火の危険も有り得ます。
